Multi-axle modular semi trailer na may hydraulic steering system

Para sa 8 axles modular semi trailer, ang bawat isa ay may iba't ibang mga espesyal na alalahanin tungkol dito, at kung ano ang ginagawa namin ay upang ma -maximize ang mga kinakailangan ng produkto ng bawat customer, kaya ang kalidad ng aming 8 axles modular semi trailer ay mahusay na natanggap ng maraming mga customer at nasiyahan sa isang mabuting reputasyon sa maraming mga bansa na Jupiter Modular semi trailer ay may katangian na disenyo at praktikal na pagganap at mapagkumpitensyang presyo, para sa karagdagang impormasyon sa mga modular semi trailer, mangyaring huwag mag -ugnay sa amin. Ang Jupiter semi trailer ay gumagawa ng iba't ibang uri ng 8 axles modular trailer na may iba't ibang mga pagtutukoy. maaaring magdala ng iba't ibang mga naglo -load ng iba't ibang timbang at may iba't ibang mga haba at lapad. Iba't ibang uri ng para sa mababang mga modelo ng axle at may malawak na hanay ng mga modular semi-trailer na may maraming iba't ibang mga pagpipilian. Multi-axle modular semi trailer na may hydraulic steering system.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Jupiter 8 axles modular semi trailer na ito ay angkop para sa pagdadala ng mga kagamitan sa konstruksyon na bulk cargo tulad ng backhoe, wheel loader na kadalasang ginagamit sa maikli at mahabang distansya ng transportasyon. 8 Axles Modular Semi Trailer ay ang pinakamahusay na pagpipilian para sa transportasyon at pagpapatakbo ng mga makina, kagamitan, bulk cargos, na may mataas na kahusayan at pagbabalik sa ekonomiya, ginagamit namin ang mga sikat na bahagi ng tatak sa 8 axles modular semi trailer, tulad ng fuwa o bpw brand axle, jost king pin.so inirerekumenda namin ang mga end user o driver na pumili ng 8 axles modular at maligayang pagdating sa modular na ito tungkol sa aming 8 axles modular semi trailer.multi-axle modular tungkol sa aming 8 axles modular semi trailer.multi-axle modul Semi Trailer na may Hydraulic Steering System。

Pangunahing mga teknikal na parameter

Na -rate na pag -load ng ehe	45,000 kg
Lapad ng platform	2,990 mm
Taas ng platform	1,175 mm (± 300 mm)
Wheelbase	1,500 mm
Pagtapak	1,800 mm
Anggulo ng manibela (unang ehe)	55 °
Tyre	215/75 R17.5
Presyon ng gulong	11 bar

Pangunahing Kagamitan

	Mga Kagamitan	Modelo	Tatak
1	Mabilis na konektor	RK12-1624	Fox Shop
2	Hydraulic hose		Aeroquip
3	Nagtitipon		Fungau
4	Multiway Directional Valve	Q45/5	Bondioli-pavesi
5	Engine	KD625	Kohler
6	Konektor ng Elektriko		Wain
7	Napatay na tindig	010.20.641	Fenghe
8	Hydraulic joint		Pamantayang Eton
9	Hydraulic Pump	A2F12	Shanghai Electric
10	Silindro		Mga pack
11	Pagsabog ng patunay na balbula	SDCG300A	Gumala -gala
12	Axle	Pamantayan sa BPW	Yuek
13	Tyre	-215/75R17.5	Dobleng barya
14	Rim	--6.00-17.5	Zhengxing
15	Air circuit		Murmur

3 Axles Modular

Axle Qty.	3
Bilis （km/h）	0.5	5		40		80
Max. Kabuuang Timbang (T)	135.0		109.8	60		49.2
Timbang ng Curb (T)	10.41
Rated load （t）	124.59	99.39		49.59	38.79
Axle load （t）	45.0	36.6		20.0	16.4
Pangkalahatang haba （mm）	4500
Pangkalahatang lapad （mm）	2990
Pangkalahatang taas （mm）	1175 ± 300
Wheelbase （mm）	1500
Tread （mm）	1800/735
Tyre	215/75R17.5 135/133J 16pr
Rim	6.00-17.5
Tyre Qty.	24
Anggulo ng manibela	55 °
Ang pag -on ng radius （mm）	≤1500 （panloob ）、 ≤5740 （panlabas）
Temperatura ng pagpapatakbo	－40 ℃～+55 ℃

4 Axles Modular

Axle Qty.	4
Bilis （km/h）	0.5	5		40		80
Max. Kabuuang Timbang (T)	180.0		146.4	80		65.6
Timbang ng Curb (T)	13.86
Rated load （t）	166.14	132.54		66.14	51.74
Axle load （t）	45.0	36.6		20.0	16.4
Pangkalahatang haba （mm）	6000
Pangkalahatang lapad （mm）	2990
Pangkalahatang taas （mm）	1175 ± 300
Wheelbase （mm）	1500
Tread （mm）	1800/735
Tyre	215/75R17.5 135/133J 16pr
Rim	6.00-17.5
Tyre Qty.	32
Anggulo ng manibela	55 °
Ang pag -on ng radius （mm）	≤2550 （panloob ）、 ≤7500 （panlabas）
Temperatura ng pagpapatakbo	－40 ℃～+55 ℃

5 Axles Modular

Axle Qty.	5
Bilis （km/h）	0.5			5	40	80
Max. Kabuuang Timbang (T)	225.0			183.0	100.0	82
Timbang ng Curb (T)	17.31
Rated load （t）	207.69		165.69		82.69	64.69
Axle load （t）	45.0	36.6			20.0	16.4
Pangkalahatang haba （mm）	7500
Pangkalahatang lapad （mm）	2990
Pangkalahatang taas （mm）	1175 ± 300
Wheelbase （mm）	1500
Tread （mm）	1800/735
Tyre	215/75R17.5 135/133J 16pr
Rim	6.00-17.5
Tyre Qty.	40
Anggulo ng manibela	55 °
Ang pag -on ng radius （mm）	≤1500 （panloob ）、 ≤5740 （panlabas）
Temperatura ng pagpapatakbo	－40 ℃～+55 ℃

6 Axles Modular

Axle Qty.	6
Bilis （km/h）	0.5	5	40	80
Max. Kabuuang Timbang (T)	270	219.6	120	98.4
Timbang ng Curb (T)	20.76
Rated load （t）	249.24	198.84	99.24	77.64
Axle load （t）	45	36.6	20	16.4
Pangkalahatang haba （mm）	9000
Pangkalahatang lapad （mm）	2990
Pangkalahatang taas （mm）	1175 ± 300
Wheelbase （mm）	1500
Tread （mm）	1800/735
Tyre	215/75R17.5 16pr
Rim	6.00-17.5
Tyre Qty.	48
Anggulo ng manibela	55 °
Ang pag -on ng radius （mm）	2030 （Inner ）、 6650 （Outer）
Temperatura ng pagpapatakbo	－40 ℃～+55 ℃

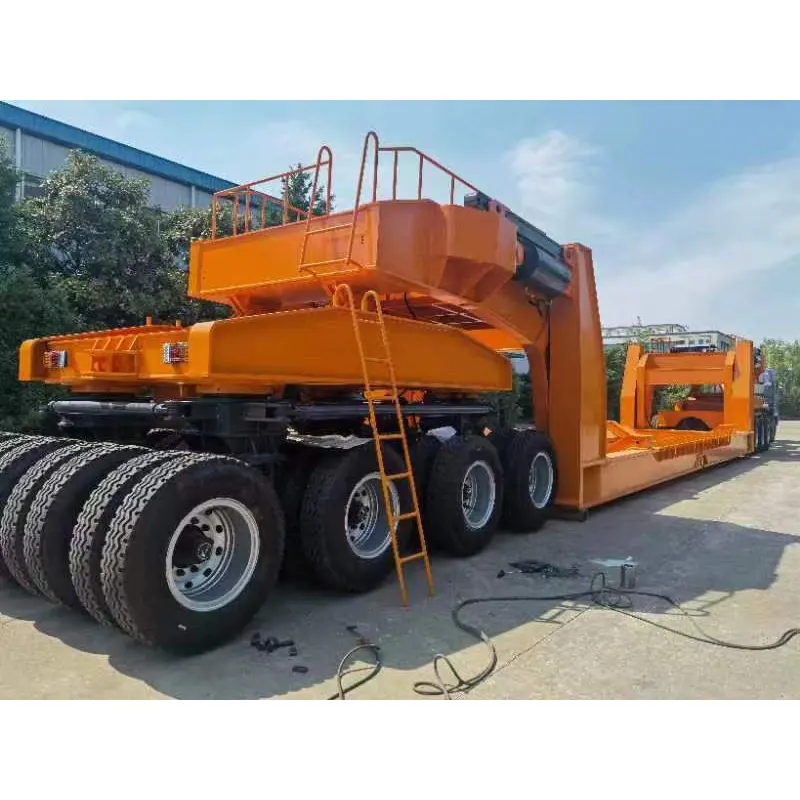

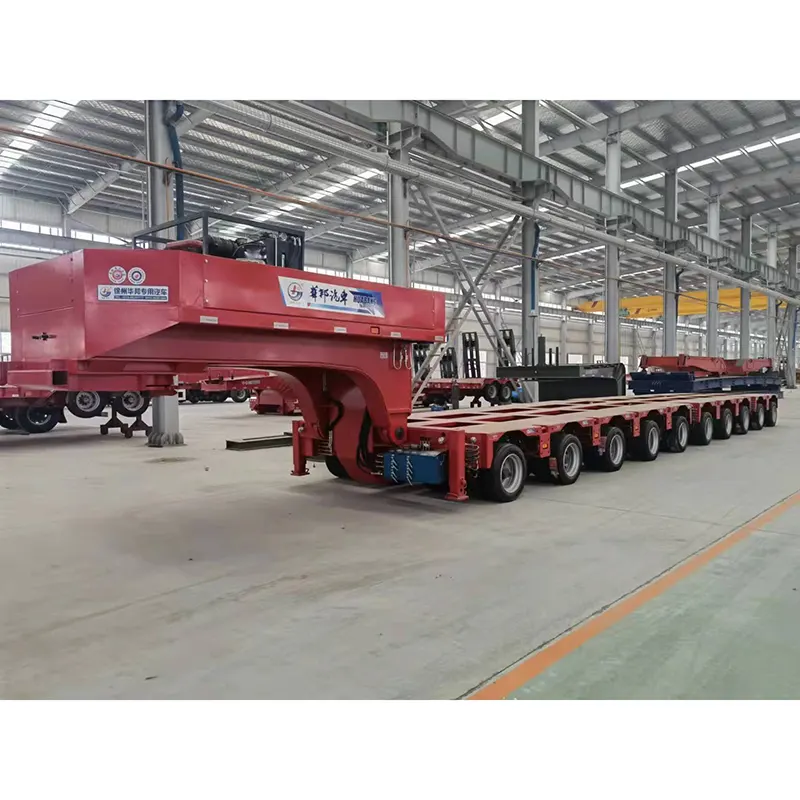

Hydraulic Goose-Neck

Limang wheel load （t）	Na -rate ang 35, max. 50
Limang taas ng gulong （flatform1175） (mm)	1370/1520
Rear Turning Radius （mm）	2800
Pinakamataas na anggulo ng traktor na kamag-anak sa Goose-neck	105 °
King Pin	90#（3.5inch）
Timbang ng Curb （T）	mag -apruba. 6.5
Mga Dimensyon （mm）	3962 × 2500 × 1841+400

Tandaan: Ang Gooseneck ay nilagyan ng naaalis na guardrail (400mm) at hagdan para sa madaling operasyon.

Power Unit

Engine	Kohler KD625
Kapangyarihan	21kw/28.5hp
Max. Bilis ng rotor	3000r
Pinakamataas na bilis ng metalikang kuwintas	2200r
Hydraulic Pump	Shanghai Electric A2F12
Rate ng daloy ng bomba	12ml/r
Max. PUMP PRESSURE PRESSURE	35Mpa
Pagkabit	Ktr bowex fle-pa
Na -rate na presyon ng output	31.5Mpa
Bigat ng kurbada	300kg

Gumuhit ng bar

3m draw bar
Ang diameter ng drag singsing hole ay 70mm, at ang pag -drag singsing ay naaalis.

Steering bracket

Steering System

Ang A.2-4 Axles Modular ay gumagamit ng isang pangkat ng mga manibela cylinders upang mapagtanto ang pag-andar ng pagpipiloto;
Ang B.5-6 Axles Modular ay gumagamit ng dalawang pangkat ng mga manibela cylinders upang mapagtanto ang function ng manibela;
C.Ang kurbatang baras ng sasakyan na ito ay may parehong detalye tulad ng modelo ng Goldhofer THP/SL at maaaring makipagpalitan ： L = 680/L = 762/L = 1500

4 axles modular steering diagram

5 Axles Modular Steering Diagram

6 Axles Modular Steering Diagram
